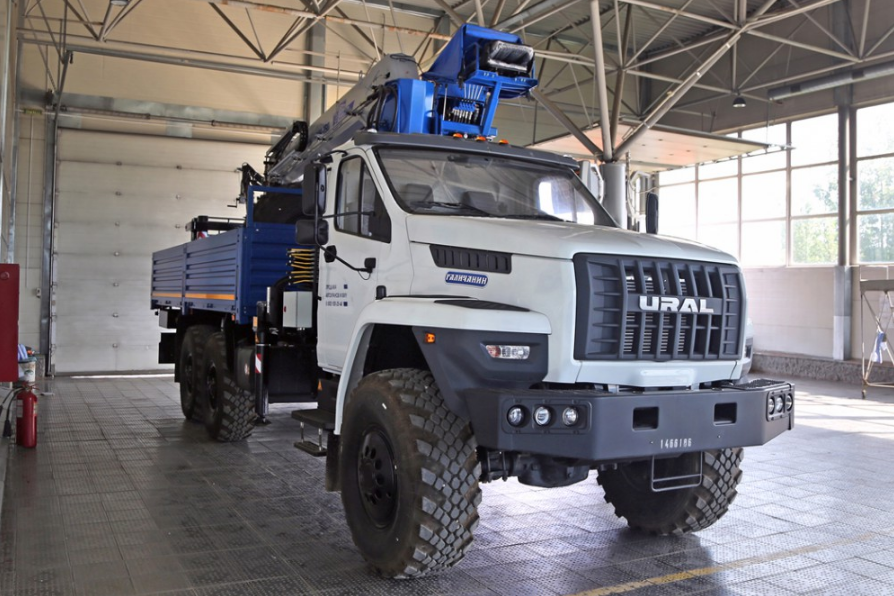

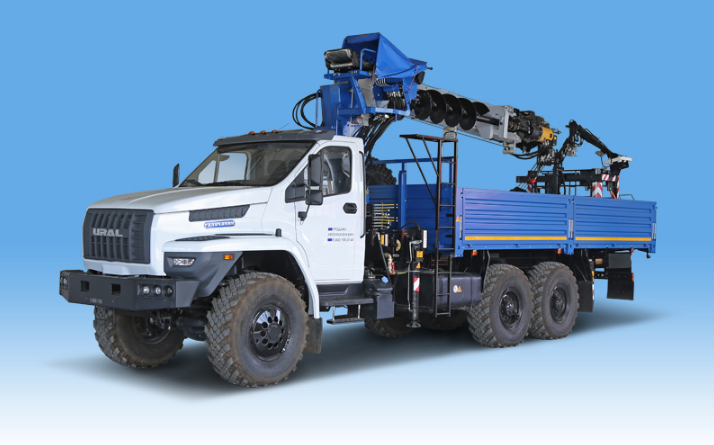

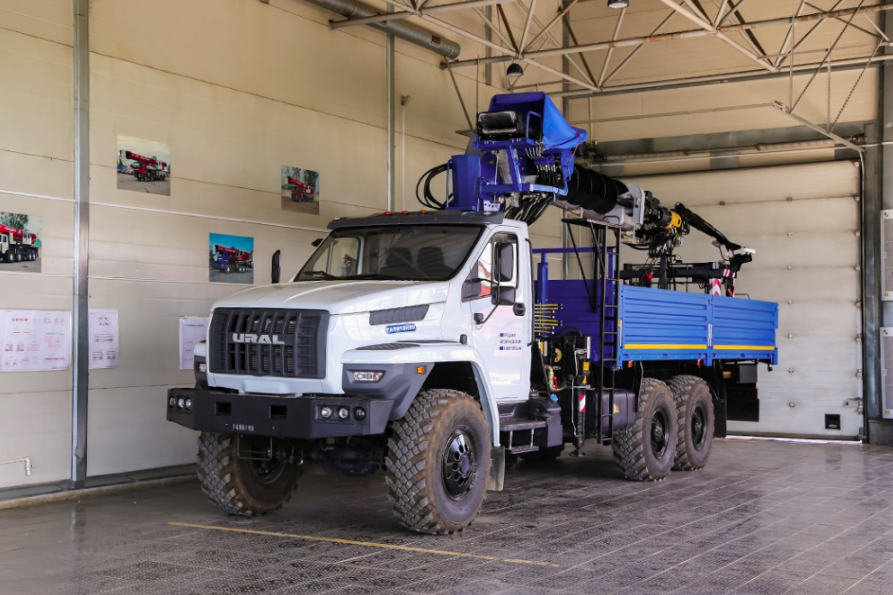

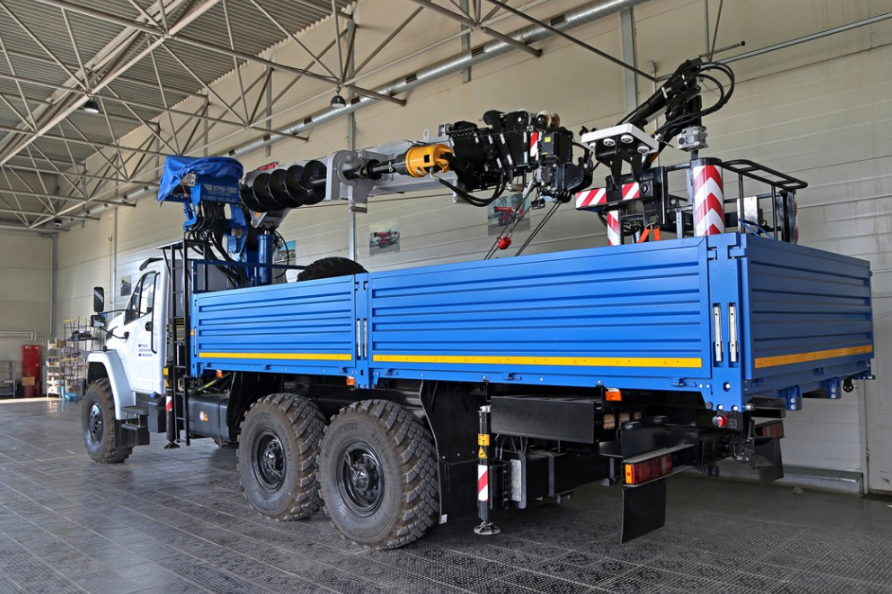

Кран-манипулятор тросовый КМА-150-3 три в одном


Технические характеристики
Грузоподъемность максимальная,т	7
- на максимальном вылете	0,2
Максимальный грузовой момент, тм	15
Количество секций стрелы, шт	6
Профиль стрелы	шестигранный
Максимальный вылет стрелы,м	19,0
- при работе с рабочей платформой, м	12,3
- при работе с буровым оборудованием, м	от 4,3 до 6,5
Максимальная высота подъема крюка,м	20,9
Максимальная глубина опускания крюка,м	20,9
Скорость подъема-опускания груза лебедкой м/с:
- максимальная	0,180
- минимальная	не ограничена
Максимальная высота подъема рабочей платформы, м	до 22,0/24,0
Электроизоляция рабочей платформы, В	до 1000
Угол поворота рабочей платформы (люльки), градус	±90
Угол поворота колонны,градус	360 без ограничений
Частота вращения, об/мин	2,0
Угол опускания стрелы ниже горизонта, градус	15,0
Максимальный крутящий момент на буровом оборудовании, Нм	6700
Диаметр бурения, м	до 0,5
Глубина бурения, м:
- без удлинителя	до 4,5
- с удлинителем (опция)	до 8,5
Категория грунтов для бурения	I-IV и однородных грунтах сезонного промерзания глубиной до одного метра
Управление манипулятором	с верхнего поста или дистанционно
Вылет передних телескопических опор, мм	5650
Вылет задних телескопических опор, мм	4570
Способ выдвижения опор	гидравлический
Рабочее давление, МПа	26
Рабочая температура окружающей среды, град. С	от -40 до +40
Габаритные размеры (длина х ширина х высота), мм	10600 х 2550 х 3990
Длина бортовой платформы, мм	6200
Шасси базового автомобиля	УРАЛ-4320 (NEXT)
Колесная формула	6 х 6
Двигатель шасси (ЕВРО-5)	ЯМЗ-536
Клиренс, мм	400
Контрольный расход топлива на 100 км, л	37
Снаряженная масса крана-манипулятора без дополнительного оборудования, т	14,2
Масса буксируемого прицепа, т (опция)	до 11,5
Объем гидросистемы (в том числе гидробака), л	150,0 (116,0)
Срок гарантийного обслуживания	24 месяца с момента передачи потребителю, но не более 1000 часов наработки
Нормативный срок службы, лет	12

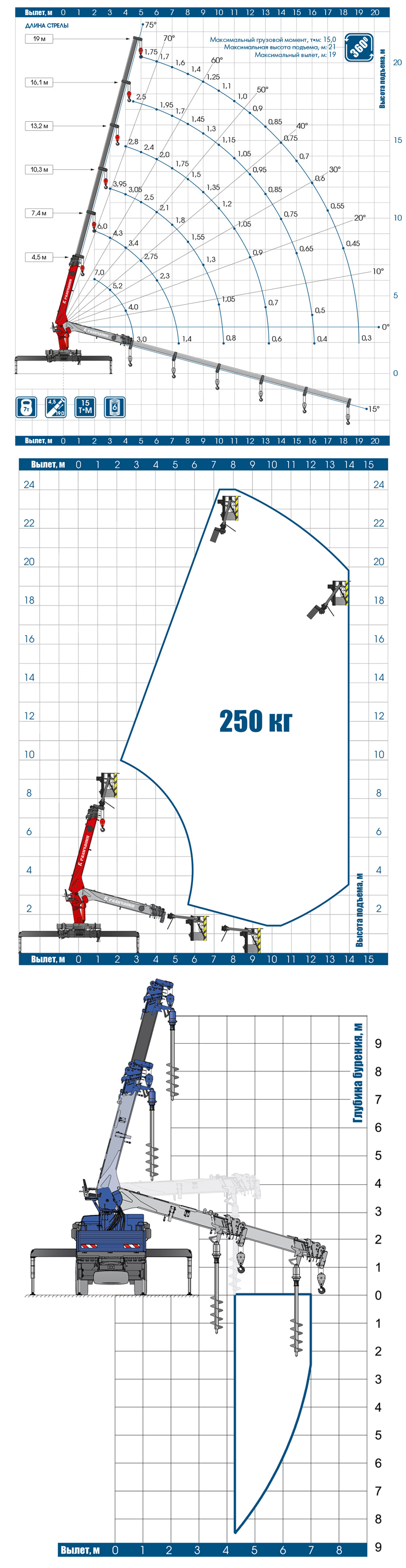

Грузовысотные характеристики КМА-150-3 три в одном

Изображения тех-характеристик:

Кран-подъемник-бурильная машина подходит для погрузки и транспортировки грузов, производства ремонтно-восстановительных, строительных, монтажных работ, обслуживания рабочим персоналом зданий и сооружений, линий электропередач, линий связи, воздуховодов, производства аварийных и других работ, требующих подъема людей на высоту, производства буровых работ.

Преимущества:

Полностью заводское производство КМУ и монтаж на шасси;
Подъемник изготовлен по требованиям ГОСТ 34443-2018 «Мобильные подъемники с рабочими платформами»;
Рабочая платформа сертифицирована по требованиям ТР ТС 010/2011 «О безопасности машин и оборудования»;
Кран-манипулятор допущен к эксплуатации на государственных объектах;
Дистанционное управление всеми операциями;

Угол наклона стрелы ниже уровня горизонта на 15° упрощает:

буровые работы;
монтаж люльки, вращателя и бура с земли;
монтаж и доступ в рабочую платформу с земли.

Комплектация:

Передние неповоротные телескопические опоры;
Задние телескопические опоры;
Пост управления на колонне;
Дистанционное радиоуправление через пульт с возможностью кабельного подключения;
Прибор безопасности с регистрацией параметров работы;
Аварийная министанция для опускания стрелы;
Комплект раций;
Маслоохладитель;
Прожектор на стреле;
Анемометр;
Парковка крюковой подвески;
Проставка между стрелой и гидроцилиндром.

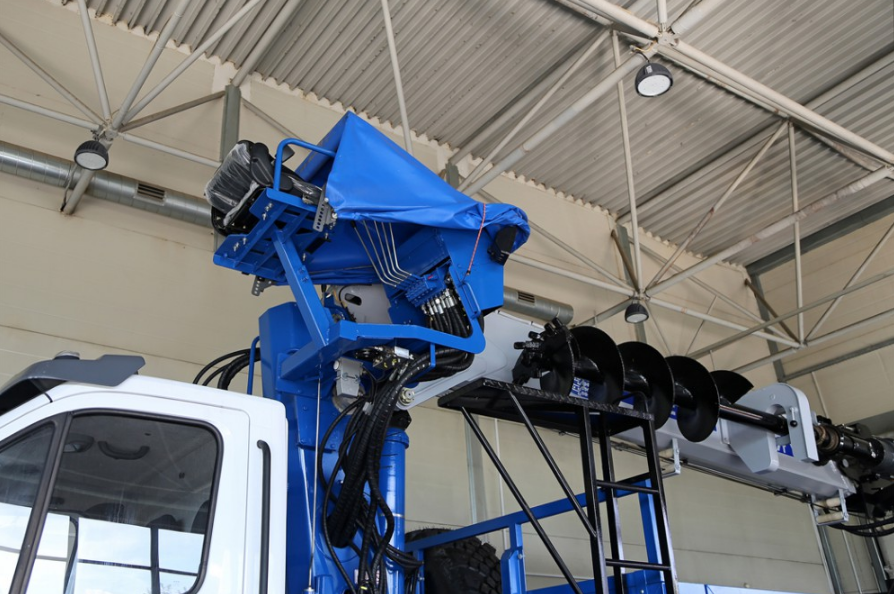

Буровое оборудование в составе:
Гидровращатель;
Телескопический шнек Ø 450 мм.

Сертифицированная рабочая платформа с высотой подъема до 22,0 м:

грузоподъемность 250 кг;
электроизоляция до 1000 В;
двухместная;
поворотная;
угол поворота рабочей платформы (люльки) ±90 градусов;
с гравитационным выравниванием.

Опции:

Тент для защиты оператора;
Маслоохладитель;
Комплект раций (в комплекте с неповоротной люлькой);
Анемометр (в комплекте с неповоротной люлькой);

Сертифицированная рабочая платформа с высотой подъема до 24,0 м:

грузоподъемность 250 кг;
электроизоляция до 1000 В;
двухместная;
неповоротная;
с гравитационным выравниванием.

Телескопические шнеки:

Ø 350 мм, глубина бурения 8,5 м;
Ø 500 мм, глубина бурения 8,5 м.
