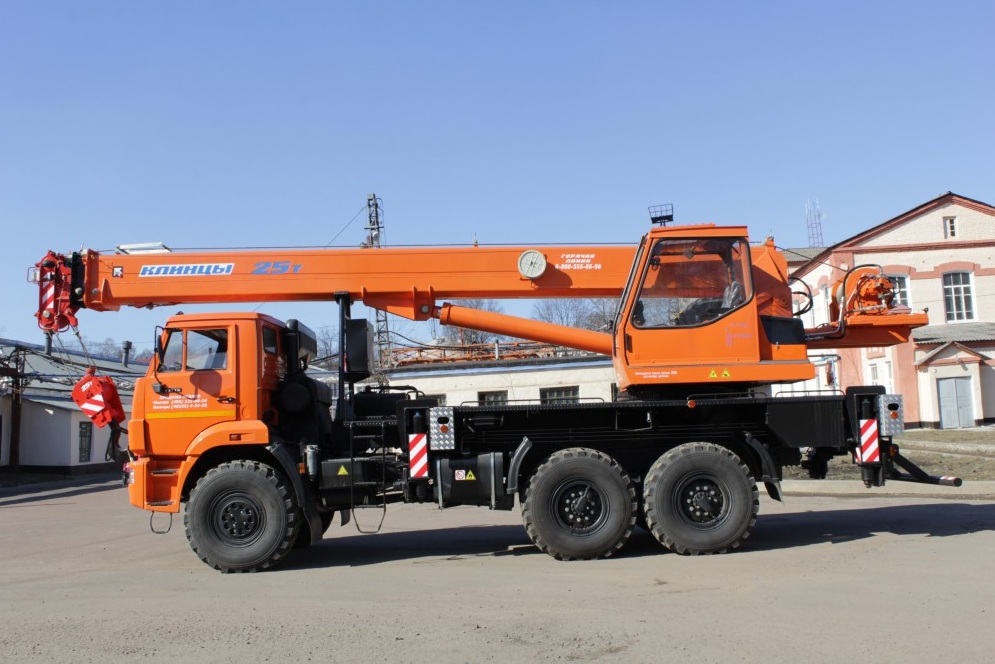

Автокран КС-55713-5К «Клинцы»
Технические характеристики КС-55713-5К | |
---|---|
Грузоподъёмность максимальная, т | 25,0 |
Длина стрелы, м | 21,0 |
Максимальный грузовой момент, тм | 85,0 |
Шасси: | КамАЗ-43118 (6х6) |
Высота подъёма максимальная, м | 21,6 |
Высота подъёма максимальная в комплектации с гуськом 7,5 м, мВысота подъёма максимальная в комплектации с гуськом 7,5 м, м | 29,3 |
Рабочий вылет, м | 19,5 |
Рабочий вылет в комплектации с гуськом 7,5 м, м | 18,0 |
Максимальная глубина опускания при работе с грузом равным 50% грузоподъёмности, с основной стрелой и максимальной кратностью запасовки, м | 13,0 |
Опорный контур, м | 4,9 х 6,1 |
Габаритные размеры крана (длина х ширина х высота), м | 11,3 x 2,5 x 3,84 |
Масса крана в транспортном положении, т | 20,8 |
Нагрузка на переднюю ось, т | 6,4 |
Нагрузка на заднюю тележку, т | 14,4 |
Масса дополнительного противовеса, т (дополнительная опция) | 1,0 |
Решетчатый гусек из высокопрочной стали, м (дополнительная опция) | 7,5 |

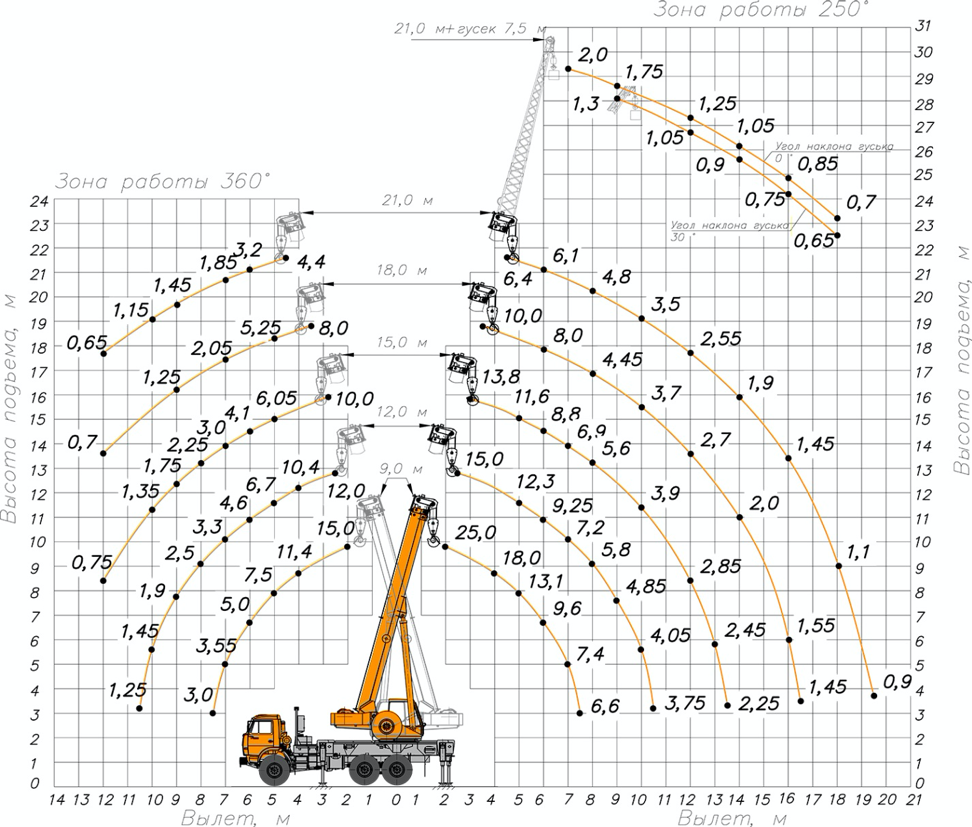

Грузовысотные характеристики КС-55713-5К
Привод исполнительных механизмов
- Привод крановой установки осуществляется посредством аксиально-поршневого гидронасоса, который приводится во вращение двигателем базового автомобиля через коробку передач и дополнительную коробку отбора мощности;
- Крановые механизмы имеют индивидуальный привод с независимым управлением от гидромоторов и гидроцилиндров;
- Гидравлическая система скомпонованная на базе импортных комплектующих позволяет легко и плавно осуществлять управление крановыми механизмами с широким диапазоном регулирования скоростей рабочих операций и возможность одновременного совмещения любых крановых операций.
Стрела и система телескопирования
Трехсекционная телескопическая стрела длиной 9—21 метров во втянутом положении обеспечивает крану компактность и маневренность при переездах, а в выдвинутом — широкую рабочую зону и большую высоту перемещения груза при работе. Возможность телескопирования стрелы с грузом на крюке позволяет крану выполнять специальные задания: устанавливать грузы в труднодоступных местах, проносить их среди смонтированных конструкций.
Дополнительная комплектация расширяет спектр возможностей
Дополнительное оснащение стрелы решетчатым гуськом длиной 7,5 метров с возможностью установки под углом 0 и 30 градусов по отношению к стреле позволяет обеспечить наибольшую зону обслуживания и размер подстрелового пространства. Перевод гуська из транспортного положения в рабочее и обратно производится вручную без применения дополнительных грузоподъемных средств.
Функциональность и производительность
За счет большого размера опорного контура (4,9 х 6,1) кран может производить работы с грузами в круговой зоне 360 градусов, что позволяет минимизировать количество перестановок при работе на объекте. Таким образом, функциональность и производительность данной модели крана на рабочих площадках значительно превышает показатели существующих аналогов. Для удобства работы в стесненных условиях предусмотрен режим работы с установкой крана на опоры при втянутых балках выносных опор.
Несущие конструкции оптимальной массы
Основные несущие конструкции сварены из высокопрочной стали 10ХСНД, максимально облегчены, имеют прекрасные жесткостные характеристики. Все сварные соединения выполняются на полуавтоматическом и автоматическом сварочном оборудовании отечественных и европейских производителей, что обеспечивает высочайшее качество швов, которое документируется после ультразвуковой проверки.
Надежность автокрана
Надежную работу автокрана обеспечивают комплектующие зарубежного производства, которые не требуют замены и ремонта в течение всего срока службы крана.
Безопасность автокрана
Безопасную работу крана обеспечивает комплекс приборов и устройств, в том числе ограничитель нагрузки крана ОНК с цифровой индикацией параметров работы на дисплее в кабине крановщика, в состав которого входит встроенный прибор фиксации характеристик — «чёрный ящик» и модуль защиты крана от опасного напряжения МЗОН для работы вблизи линий электропередач.
ОНК в автоматическом режиме осуществляет защиту крана от перегрузки и опрокидывания, оснащен системой координатной защиты, необходимой для работы в стесненных условиях работы вблизи линий электропередач.
Удобное рабочее место крановщика
Автокран оборудован кабиной крановщика, отвечающей последним требованиям по комфортности и обзорности: задвижная дверь купейного типа, дизельный отопитель, вентилятор, откидной задний люк, удобная панель приборов. Удобство управления крановыми операциями достигается за счет оригинального расположения рычагов управления.
