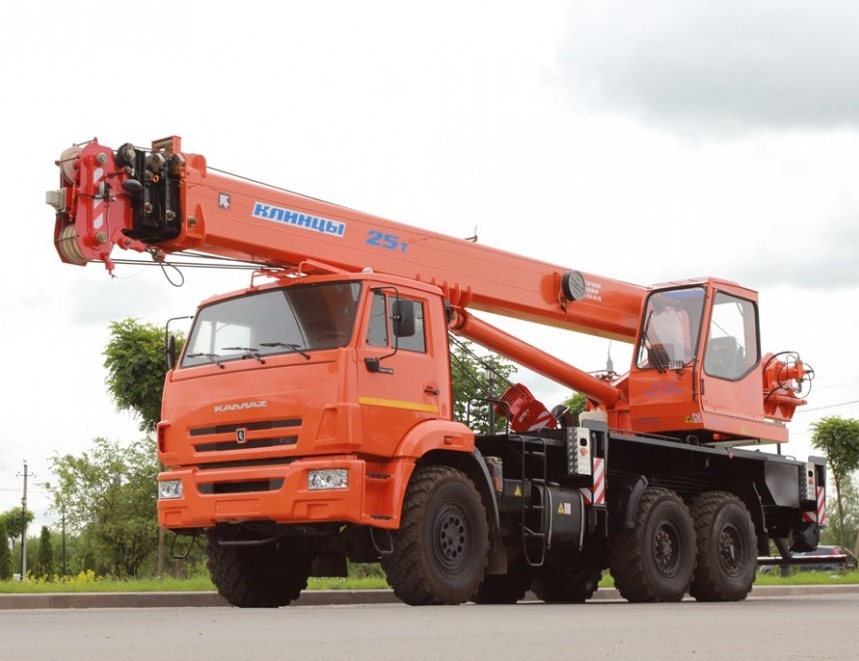

Автокран КС-55713-5К-3 «Клинцы»


Технические характеристики КС-55713-5К-3
Грузоподъёмность максимальная, т	25,0
Длина стрелы, м	28,0
Максимальный грузовой момент, тм	85,0
Шасси:	КамАЗ-43118 (6х6)
Высота подъёма максимальная, м	28,3
Высота подъёма максимальная в комплектации с гуськом 9,0 м, м	37,3
Рабочий вылет, м	26,5
Рабочий вылет в комплектации с гуськом 9,0 м, м	35,5
Максимальная глубина опускания при работе с грузом равным 50% грузоподъёмности, с основной стрелой и максимальной кратностью запасовки, м	10,0
Опорный контур, м	4,9 х 6,1
Габаритные размеры крана (длина х ширина х высота), м	11,8 x 2,5 x 3,9
Масса крана в транспортном положении, т	21,7
Нагрузка на переднюю ось, т	6,7
Нагрузка на заднюю тележку, т	15,0
Масса дополнительного отдельно возимого противовеса, т (дополнительная опция)	1,5
Решетчатый гусек из высокопрочной стали, м (дополнительная опция)	9,0

Грузовысотные характеристики КС-55713-5К-3

Изображения тех-характеристик:

Привод исполнительных механизмов

Привод крановой установки осуществляется при помощи аксиально-поршневого гидронасоса, который приводится во вращение двигателем базового автомобиля через коробку передач и дополнительную коробку отбора мощности;
Крановые механизмы имеют индивидуальный привод с независимым управлением от гидромоторов и гидроцилиндров;
Гидравлическая система крановой установки обеспечивает плавное управление всеми механизмами с широким диапазоном регулирования скоростей рабочих операций, а также возможность одновременного совмещения нескольких крановых операций;
Редукторы механизмов подъема груза и поворота крана планетарного типа с дисковыми тормозами, что удовлетворяет современным требованиям, предъявляемым к грузоподъемным машинам;
Во многих узлах крана используются импортные комплектующие, которые не требуют замены и ремонта за весь период службы крана;
Для обогрева кабины используется автономный дизельный отопитель.

Стрела и система телескопирования

Четырехсекционная телескопическая стрела изготовлена из высокопрочной стали;
Секции стрелы сделаны из двух гнутых цельнометаллических профилей в соответствии с современными тенденциями мирового краностроения;
В совокупности с принципиально новой системой телескопирования секций стрелы все это позволило существенно снизить общую массу стрелы, повысив при этом ее прочностные и грузовысотные показатели;
Длина стрелы во втянутом положении составляет 9,5 м, что обеспечивает крану компактность и маневренность при переездах;
В полностью вытянутом состоянии всех четырех секций длина стрелы составляет 28 м, за счет чего обеспечивается обширная рабочая зона и наибольшая высота перемещения груза при работе;
Возможность телескопирования стрелы с грузом на крюке позволяет крану выполнять специальные задания: устанавливать грузы в труднодоступных местах, проносить их среди смонтированных конструкций;
Для удобства работы в стесненных условиях предусмотрен режим работы с грузами с установкой крана на опоры при втянутых балках выносных опор.

Дополнительная комплектация расширяет спектр возможностей

Дополнительное оснащение стрелы решетчатым гуськом длиной 9 м позволяет обеспечить наибольшую зону обслуживания и размер подстрелового пространства. Перевод гуська из транспортного положения в рабочее и обратно производится вручную без применения дополнительных грузоподъемных средств.

Функциональность и производительность

За счет большого размера опорного контура (4,9 х 6,1) кран может производить работы с грузами в круговой зоне 360 градусов, что позволяет минимизировать количество перестановок при работе на объекте. Таким образом, функциональность и производительность данной модели крана на рабочих площадках значительно превышает показатели существующих аналогов.

Надежность автокрана

Надежную работу автокрана обеспечивают комплектующие зарубежного производства, которые не требуют замены и ремонта в течение всего срока службы крана.

Безопасность автокрана

Безопасную работу крана обеспечивает комплекс приборов и устройств, в том числе, микропроцессорный ограничитель нагрузки с цифровой индикацией параметров работы на дисплее в кабине машиниста.

Прибор автоматически осуществляет защиту крана от перегрузки и опрокидывания, оснащен системой координатной защиты крана, необходимой для работы в стесненных условиях, имеет встроенные блок телеметрической памяти ("черный ящик") и модуль защиты крана от опасного напряжения (МЗОН) для работы вблизи линий электропередач.

Удобное рабочее место крановщика

Автокран оборудован кабиной крановщика, отвечающей последним требованиям по комфортности и обзорности: задвижная дверь купейного типа, дизельный отопитель, вентилятор, откидной задний люк, удобная панель приборов. Удобство управления крановыми операциями достигается за счет оригинального расположения рычагов управления.
