Автокран КС-55713-3К-4В «Клинцы»

Кран пятого поколения 4В – это увеличенная стрела, теперь она составляет 32,5 метра, имеющая «овоидный» профиль сечения, что делает ее жестче и прочнее, система телескопирования состоящая из одного гидроцилиндра и системы полиспастов 3 и 4 секций значительно облегчает стрелу и позволяет выдвигать все секции стрелы одновременно, что значительно сокращает время на выполнение крановых операций, впечатляющий опорный контур 5,45 на 6,1 метра, не оставляет сомнений в его устойчивости. Новый девятиметровый гусек, имеющий трехгранную форму и изготовленный из высокопрочных труб, может изменять угол наклона на 0, 20, 40 градусов, на высоту 40, 2 метра он способен поднять груз массой 2 тонны. Кран может быть доукомплектован двумя отдельно возимыми противовесами массой 1,5 и 3 тонны – это позволяет приблизить грузовысотные характеристики данной модели на дальних вылетах к автокранам грузоподъёмностью 32 тонны. Имеется и ряд других приятных особенностей: новая комфортабельная кабина с изменяемым углом наклона, электропропорциональное управление (джойстики), как и на других кранах, применены новые оцинкованные трубки гидроразводки с индивидуальным креплением и новой системой уплотнения, что позволяет предотвратить проблему течи и коррозии. Применены: эластичный импортный канат, дополнительные инструментальные ящики, надежная эстетичная электроразводка и многое другое, что позволяет повысить потребительские качества крана.

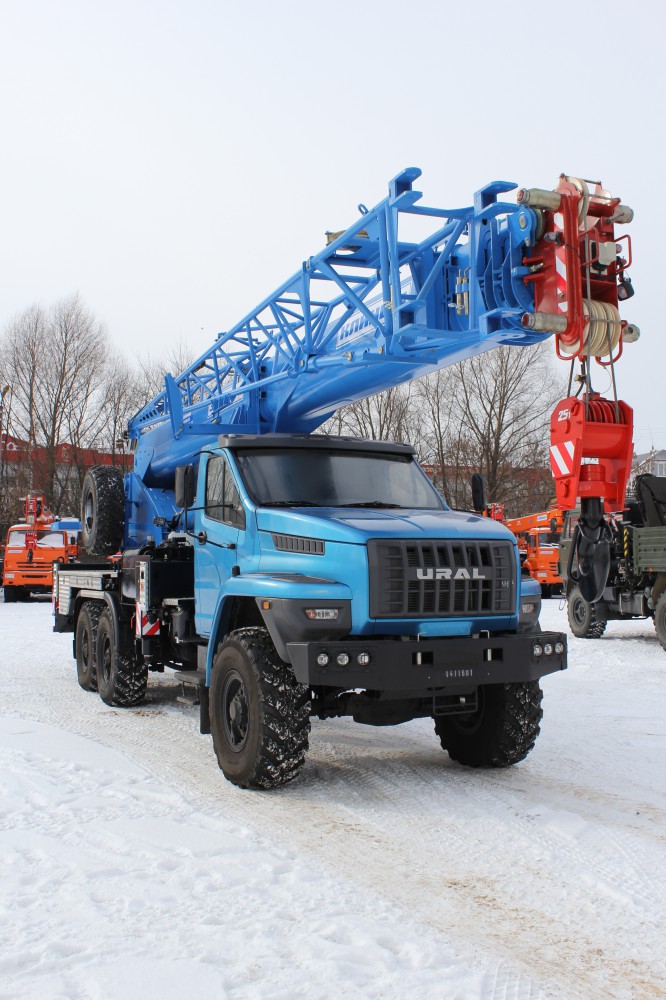

Кран КС-55713-3К-4В предназначен для широкого спектра погрузочно-разгрузочных и строительно-монтажных работ. Кран универсален и может применяться как в стесненных условиях города, так и в условиях удаленности от населенных пунктов. Кран смонтирован на шасси автомобиля Урал 4320 NEXT. Так же может быть собран на шасси Урал-5557. Колесная формула автомобиля 6X6.

Технические особенности: Привод крановой установки осуществляется от двигателя шасси с отбором мощности КОМ. Привод от двигателя шасси значительно улучшает экономические (снижаются расходы топлива, масса технологического оборудования, трудозатраты на техобслуживание), экологические (снижаются выбросы вредных веществ) и эргономические показатели шума.

Система гидропривода оснащена надёжными гидравлическими компонентами ведущих европейских и отечественных производителей: - планетарные редуктора с высоким запасом крутящего момента Bonfiglioli.

Технические характеристики КС-55713-3К-4В
Грузоподъёмность миди максимальная, т25,0
Максимальный грузовой момент, кНм (тм)833,85 (85,0)
Высота подъёма максимальная, м11,2-33,1
Высота подъёма при максимальном вылете, м5,8
Максимальная глубина опускания при работе с грузом равным 50% грузоподъёмности, с основной стрелой и максимальной кратностью запасовки, м10,0
Вылет при максимальной грузоподъёмности, м3,4
Вылет, максимальный, м
- а) «проектный» (без нагрузки)7,95
- б) «рабочий» (с грузом на крюке)8,0
Вылет минимальный, м2,5
Максимальная масса груза, с которой допускается телескопирование стрелы, т:6,0
Максимальная масса груза, с которым допускается работа в ускоренном режиме подъёма-опускания, т:6,0
База, м3,8+1,40
Колея, м:
- передних колёс2,01
- задних колёс (между серединами двойных скатов)2,01
База выносных опор, м5,45
Расстояние между выносными опорами, м:6,1
Задний габарит, м3,45
Радиус поворота, м10,6
Габаритные размеры крана (длина х ширина х высота), м12,0×2,5×3,66
Скорости передвижения:
- крана транспортная (своим ходом), км/ч1,4-16,7 (5-60)
- крана транспортная на буксире, км/ч1,4-5,5 (5-20)
Скорость механизма телескопирования секции стрелы (выдвижения-втягивания секции стрелы), м/с (м/мин), не более0,35 (21)
Скорость механизма поворота (частота вращения), рад/с (об/мин):
- наименьшая, не более0,100 (0,96)
- наибольшая, с грузом, не менее0,199 (1,9)
- наибольшая с гуськом и грузом, не более0,052 (0,5)
Угол поворота, рад (°)6,28 (360)
Масса крана и его основных частей, т:
- конструктивная масса крана в транспортном положении22,05
- масса противовесастационарный 0,4 (дополнительные 1,5+3,0)
- масса стрелы4,46
- масса крановой установки13,835
- масса гуська0,46
