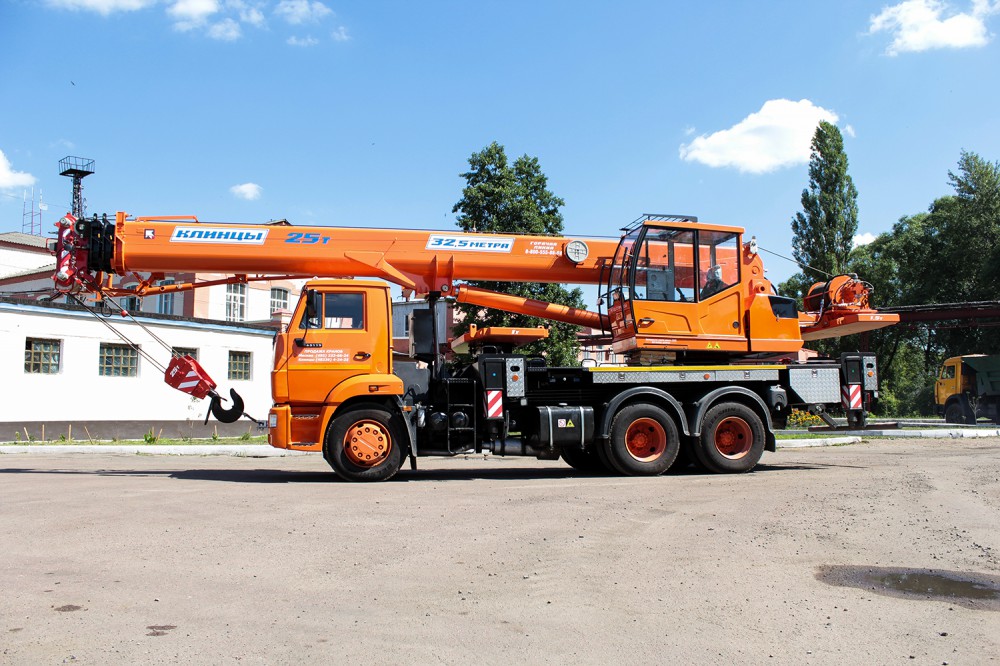

Автокран КС-55713-1К-4В «Клинцы»

Кран пятого поколения 4В – это увеличенная стрела, теперь она составляет 32,5 метра, имеющая «овоидный» профиль сечения, что делает ее жестче и прочнее, система телескопирования состоящая из одного гидроцилиндра и системы полиспастов 3 и 4 секций значительно облегчает стрелу и позволяет выдвигать все секции стрелы одновременно, что значительно сокращает время на выполнение крановых операций, впечатляющий опорный контур 5,45 на 6,1 метра, не оставляет сомнений в его устойчивости. Новый девятиметровый гусек, имеющий трехгранную форму и изготовленный из высокопрочных труб, может изменять угол наклона на 0, 20, 40 градусов, на высоту 40, 2 метра он способен поднять груз массой 2,7 тонны. Как и предшественник, автокран комплектуется двумя возимыми в составе крана противовесами 1 тонна и 1,5 тонны и одним отдельно возимым противовесом 4,5 тонны – это позволяет приблизить грузовысотные характеристики данной модели на дальних вылетах к автокранам грузоподъёмностью 32 тонны. Имеется и ряд других приятных особенностей: новая комфортабельная кабина с изменяемым углом наклона, электропропорциональное управление (джойстики), как и на других кранах, применены новые оцинкованные трубки гидроразводки с индивидуальным креплением и новой системой уплотнения, что позволяет предотвратить проблему течи и коррозии. Применены: эластичный импортный канат, дополнительные инструментальные ящики, надежная эстетичная электроразводка и многое другое, что позволяет повысить потребительские качества крана.

Кран КС-55713-1К-4В предназначен для широкого спектра погрузочно-разгрузочных и строительно-монтажных работ. Кран универсален и может применяться как в стесненных условиях города, так и в условиях удаленности от населенных пунктов. Кран смонтирован на шасси автомобиля КАМАЗ-65115. Колесная формула автомобиля 6X4.

Двигатель базового автомобиля: восьмицилиндровый четырехтактный дизель с турбонаддувом- модель КамАЗ-740.662-300.

Технические особенности: Привод крановой установки осуществляется от двигателя шасси с отбором мощности КОМ. Привод от двигателя шасси значительно улучшает экономические (снижаются расходы топлива, масса технологического оборудования, трудозатраты на техобслуживание), экологические (снижаются выбросы вредных веществ) и эргономические показатели шума.

Система гидропривода оснащена надёжными гидравлическими компонентами ведущих европейских и отечественных производителей: - планетарные редуктора с высоким запасом крутящего момента Bonfiglioli.



Технические характеристики
Грузоподъёмность миди максимальная, т25,0
Максимальный грузовой момент, кНм (тм)833,85(85,0)
Высота подъёма максимальная, м33,3
Высота подъёма при максимальном вылете, м4,6
Максимальная глубина опускания при работе с грузом равным 50% грузоподъёмности, с основной стрелой и максимальной кратностью запасовки, м10,0
Вылет при максимальной грузоподъёмности, м3,4
Вылет, максимальный, м
- а) «проектный» (без нагрузки)7,95
- б) «рабочий» (с грузом на крюке)8,0
Вылет минимальный, м2,5
Максимальная масса груза, с которой допускается телескопирование стрелы, т:6,0
Максимальная масса груза, с которым допускается работа в ускоренном режиме подъёма-опускания, т:6,0
База, м3,69+1,32
Колея, м:
- передних колёс2,043
- задних колёс (между серединами двойных скатов)1,89
База выносных опор, м5,45
Расстояние между выносными опорами, м:при выдвинутых опорах- 6.1 при втянутых опорах- 2,3
Задний габарит, м3,45
Радиус поворота, м13,2
Габаритные размеры крана (длина х ширина х высота), м12,0x2,5x3,87
Скорости передвижения:
- крана транспортная (своим ходом), км/ч1,4-16,7(5-60)
- крана транспортная на буксире, км/ч1,4-11,1(5-40)
- крана с гуськом транспортная (своим ходом), км/ч1,4-11,1(5-40)
Скорость механизма телескопирования секции стрелы (выдвижения-втягивания секции стрелы), м/с (м/мин), не более0,33(20)
Скорость механизма поворота (частота вращения), рад/с (об/мин):
- наименьшая, не более0,13(1,25)
- наибольшая, с грузом, не менее0,26(2,5)
- наибольшая с гуськом и грузом, не более0,08(0,75)
Угол поворота, рад (°)6,28(360)
Масса крана и его основных частей, т:
- конструктивная масса крана в транспортном положении20,72
- масса противовеса0,2;1,5;1,0
- масса стрелы4,7
- масса крановой установки13,8655
- масса гуська0,46
