Автокран КС-35719-8А «Клинцы»



  • грузоподъемность крановой установки составляет 16 тонн
  • длина трехсекционной телескопической стрелы гексагонального сечения – 18,0 метров
  • длина решетчатого гуська 7,5 метров
  • крановая установка монтируется на базе шасси КАМАЗ-53605 (4х2)



Маневренное, компактное и легкоуправляемое шасси

Стреловой автомобильный кран КС-35719-8А «Клинцы» грузоподъемностью 16 тонн монтируется на базе шасси КАМАЗ-53605, которое обладает превосходной маневренностью и легкой управляемостью. Данная модель автокрана предназначается для строительно-монтажных и погрузочно-разгрузочных работ на рассредоточенных объектах с разными видами подъездных путей. Благодаря небольшим габаритам кран пригоден для эксплуатации в стесненных городских условиях.

Привод исполнительных механизмов и гидравлика с импортными механизмами

Привод крана осуществляется с помощью аксиально-поршневого гидравлического насоса, который принимает вращение от двигателя базового шасси автомобиля через коробку передач и вспомогательную коробку мощности. Все крановые механизмы снабжаются индивидуальным приводом с независимой системой управления от гидравлических моторов и цилиндров. Гидравлика благодаря импортным деталям и узлам обеспечивает плавное и легкое управление всеми механизмами, предоставляет широкий диапазон скоростей рабочих операций, позволяет одновременно выполнять нескольких крановых операций.

Принципиально новая система телескопирования

Телескопическая стрела из трех секций имеет длину 8 метров во втянутом положении и 18 метров в рабочем состоянии. Она изготавливается из высокопрочной стали. Каждая секция сделана из двух гнутых цельнометаллических профилей, что полностью соответствует современным тенденциям краностроения. Такая конструкция существенно снизила общую массу стрелы и увеличила ее прочностные и грузовысотные характеристики. Компактные габариты втянутой стрелы делают кран максимально маневренным при переездах. Имеется функция телескопирования стрелы с закрепленным на крюке грузом, благодаря которой кран способен выполнять специфические задания: проносить груз между смонтированными конструкциями, устанавливать его в труднодоступных местах. Редукторы механизмов поворота крана и подъема грузов имеют планетарную конструкцию и снабжаются дисковыми тормозами, что соответствует современным требованиям к строению грузоподъемных машин.

Решетчатый гусек расширяет зону обслуживания

По желанию заказчика стрела может дополнительно снабжается решетчатым гуськом, имеющим длину 7,5 метра. Благодаря нему кран имеет широкую зону обслуживания и большой размер подстрелового пространства. Перевод гуська из рабочего состояния в транспортное положение осуществляется вручную без использования дополнительных подъемных устройств.

Высокая производительность за счет минимизации перестановок при работе на объекте

Опорный контур – гидравлический, имеет увеличенный размер – 4,3х5,2. Это позволяет проводить грузоподъемные работы в круговой зоне и минимизировать число перестановок техники при работе на объекте. Вдобавок для манипуляций в стесненных условиях имеется режим работы на отдельных опорах (при этом балки собственных выносных опор крана втянуты). Благодаря этому производительность и функциональность данного крана больше чем у аналогов.

Надежные и долговечные импортные комплектующие

Во многих узлах крана установлены комплектующие и детали, произведенные за рубежом. Они не требуют замены, обеспечивают долговечность механизмов крана и его надежную стабильную работу на протяжении всего срока службы.

Комплекс приборов и устройств, обеспечивающих безопасную работу автокрана

В автокране установлен микропроцессорный ограничитель нагрузки, который отображает рабочие параметры крана на цифровом дисплее панели управления в кабине машиниста. Комплекс защищает кран от опрокидывания и перегрузки, помогает работать в стесненных условиях благодаря системе координатной защиты, дает возможность проводить погрузочные операции около линий электропередач благодаря модулю защиты от высоких напряжений. Кроме того, ОНК имеет встроенный блок телеметрической памяти, т.е. черный ящик.

Удобное рабочее место крановщика

Кабина модели соответствует современным требованиям к обзорности и комфорту рабочего места крановщика. Удобная панель приборов позволяет легко управлять крановыми операциями благодаря эффективному расположению рычагов. Кабина снабжена задвижной дверью купейного типа, задним откидным люком, автономным дизельным отопителем, вентилятором.

Гарантия

Гарантийный срок эксплуатации автокрана КС-35719-8А «Клинцы» составляет полтора года либо 1 000 моточасов наработки в крановом режиме (отсчитывается с момента передачи техники потребителю). Срок службы автокрана при полуторасменной работе в паспортном режиме – 10 лет. Каждый кран комплектуется индивидуальным ЗИП на крановую установку и базовое шасси.

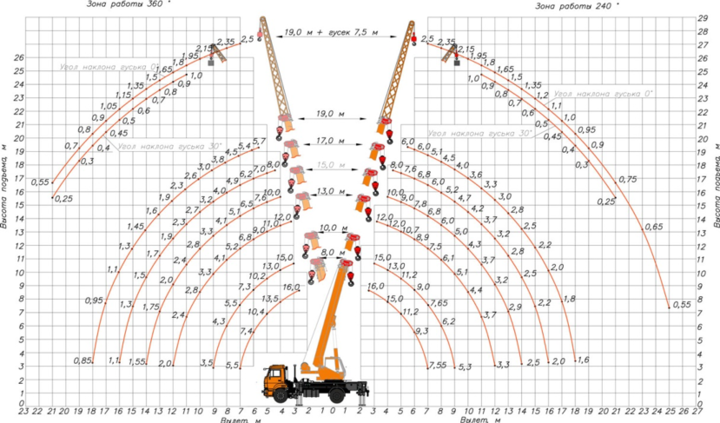

основная характеристика крана
Максимальный грузовой момент, т.м51,2
Грузоподъёмность максимальная, т / вылет, м16 / 3,2
Длина стрелы, м8 -18,0
Длина гуська, м7,5
Рабочая зона, градусы360
Максимальная высота подъёма крюка, м
- с основной стрелой 18,0 м18,4
- с основной стрелой 18,0 м и гуськом 7,5 м25,9
Максимальная глубина опускания крюка стрелой 8,0 м на вылете 5,0 м, м11
Масса груза, при которой допускается выдвижение секций стрелы, тдо 2,5
Скорость подъема-опускания груза, м/мин.
- нормальная (с грузом массой до 18,0 т.)12,0;
- увеличенная (с грузом массой до 6,0 т.)23,0
- максимальная (кратность полиспаста 1)35,0
Скорость посадки груза, м/мин.не более 0,3
Частота вращения поворотной части, об./мин.до 2,0
Скорость передвижения крана своим ходом, км/ч.до 60
Размер опорного контура вдоль х поперек оси шасси, м
- при выдвинутых балках выносных опор4,3 х 5,2
- при втянутых балках опор4,3 х 2,27
Масса крана в транспортном положении, т17,4
Колесная формула базового автомобиля4 х 2
Двигатель базового автомобиля:дизельный
- модельКамАЗ-740
Габариты крана в транспортном положении, м (длина х ширина х высота)30°.9,83 х 2,5 х 3,5
Температура эксплуатации, град. Сот -40 до +40
