Автокран КС-35719-7-02 «Клинцы»

Основная характеристика крана
Максимальный грузовой момент, т.м51,2
Грузоподъёмность максимальная, т16
Длина стрелы, м43313
Длина гуська, м7,5
Угол установки гуська, град.0
Зона работы крана, град.240
Максимальная высота подъёма крюка, м
- с основной стрелой 21 м18,4
- с основной стрелой 21 м и гуськом 7,5 м26,0
Максимальная глубина опускания крюка от уровня земли при работе с грузом равным 50 % грузоподъемности, стреле 8,0 м ,вылете 3,2 м и 6-ти кратной запасовке каната, м11
Вылет минимальный, м2,6
Вылет, максимальный, м
а) «проектный» (без нагрузки)17,1
б) «рабочий» (с грузом на крюке)17
Вылет при максимальной грузоподъёмности, м3,2
Максимальная масса груза при телескопировании, т2,5
Максимальная масса груза, с которой допускается передвижение стрелового крана, тпередвижение крана с грузом ЗАПРЕЩАЕТСЯ!
Максимальная масса груза, с которым допускается работа в ускоренном режиме подъёма-опускания лебёдкой, т6
Режимы работы
в рабочей зоне 240° с основной стрелой (8-18м), на выдвинутых балках выдвижных опор;
в рабочей зоне 240° с основной стрелой (8м), на втянутых балках выдвижных опор;
в рабочей зоне 240° с основной стрелой (18м) и гуськом 7,5, на выдвинутых балках выдвижных опор с углом наклона гуська 0°
Геометрические параметры крана
База, м3,69+1,32
Колея, м :
- передних колёс2,1
- задних колёс (между серединами двойных скатов)2,1
тип опорвыдвижные
База выносных опор, м4,2
Размер опорного контура вдоль х поперёк оси шасси, м4,3 х 5,2
Задний габарит, м2,7
Радиус поворота, м12
Габаритные размеры крана в транспортном положении ,м
длина х ширина х высота10,1х2,5х3,7
Скорости рабочих движений
Скорость подъёма-опускания груза, м/мин
- номинальная при 6-ти кратной запасовке каната (с грузом 16,0 т)7,0
- увеличенная при 6-ти кратной запасовке каната (с грузом 6 т)14,0
- максимальная при кратности полиспаста каната 1 (с грузом 2,0 т)40,0
Скорость посадки груза, м/мин0,3
Скорость передвижения крана своим ходом, км/ч60
Скорость механизма телескопирования секций стрелы (выдвижения – втягивания секций стрелы), м/с (м/мин)0,25 (15)
Частота вращения поворотной части, об/мин1,6
Время полного изменения вылета, с (мин), при частоте вращения двигателя до 1200 об/мин.:
от максимального до минимального40(0,67)
от минимального до максимального40(0,67)
дополнительные характеристики
Преодолеваемый краном подъём, % (градусы):
своим ходом25 (14)
на буксире18 (10)
2.8. Способ управления:
механизмами поворотной рамыгидравлический
выносными опорамигидравлический
механизмом передвижения (шасси)механический
Масса крана в транспортном положении, т
кран с основной стрелой19,1
кран с основной стрелой и гуськом19,4
Масса основных сборочных частей крана, т, не более:
крановой установки11,2
противовес0,42
стрела2,65
гусёк0,4
Распределение нагрузки по осям в транспортном положении, кН (тс):
передняя ось
кран с основной стрелой51,2 (5,23)
кран с основной стрелой и гуськом53,2 (5,43)
задняя тележка
кран с основной стрелой135,9 (13,87)
кран с основной стрелой и гуськом136,9 (13,97)
Максимальная нагрузка на выносную опору, т-
Контрольный расход топлива в крановом режиме, л/ч, не более13
Заправочные ёмкости:
Гидросистема (в том числе гидробак), л280 (200)
Топливный бак отопителя, л4
Картер механизма поворота, л5
Редуктор грузовой лебёдки, л9
Температура эксплуатации, град.от -40° до +40°
общая характеристика шасси
Тип шассиКамАЗ - 43118
Осевая формула42401
Колесная формула привода и управления6 х 6
Тип трансмиссиигидромеханическая
Система управления поворотом колесчерез гидроусилитель руля
Система торможения:
основная - пневматическая, с раздельным приводом тормозов передних и задних колес
вспомогательная - компрессионная, с поворачивающимися заслонками в выхлопной системе
стояночная - пневматическая
Система подрессоривания мостоврессорная
Типоразмер шин425/85 R21 (1260х425 – 533Р)
Тип двигателя740.31-240
Четырехтактный дизель с воспламенением от сжатия
Установленная номинальная мощность, кВт (л.с.)176 (240)
Удельный расход топлива, г/кВтч117
Вместимость топливного бака, л210
Запас хода, км600
Допускаемые нагрузки на мосты при движении, кН (т)
На передние мосты56,0 (5,71)
На задние мосты151,5 (15,46)
Распределение массы шасси, т:
на передние мосты4,5
на задние мосты4,1

Установка обладает следующими характеристиками:

  • трехсекционная телескопическая стрела длиной 18,0 метров
  • грузоподъемность автомобильного крана составляет 16 тонн
  • на базе трехосного автомобиля-вездехода КАМАЗ 43118 (6х6)
  • возможна доукомплектация решетчатым гуськом длиной 7,5 метров

Идеальный автокран для работы на бездорожье и в труднодоступных местах

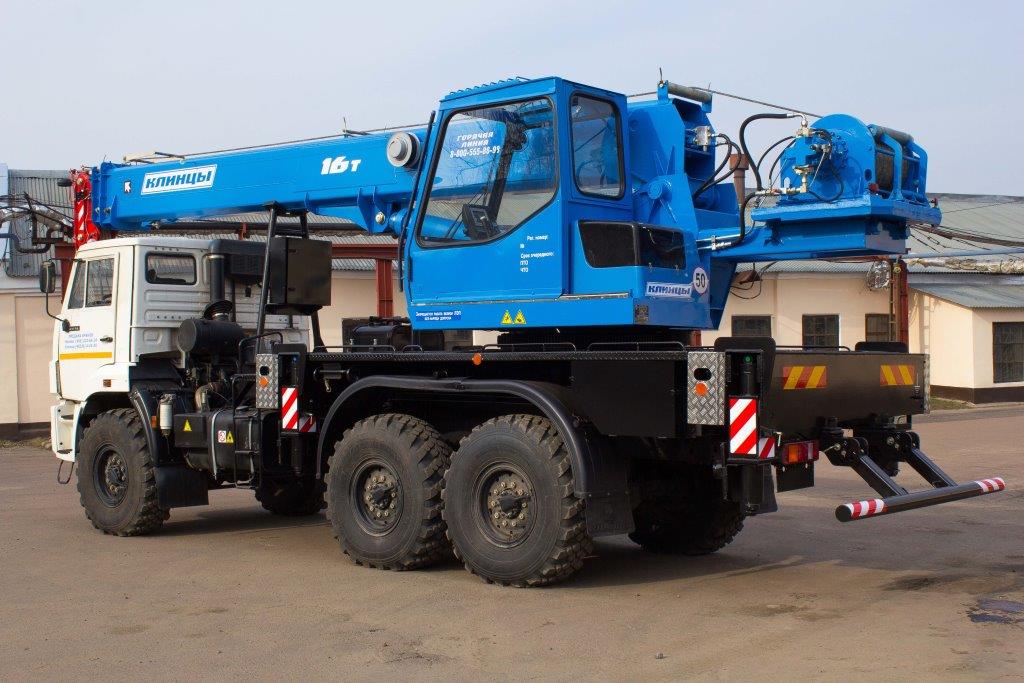

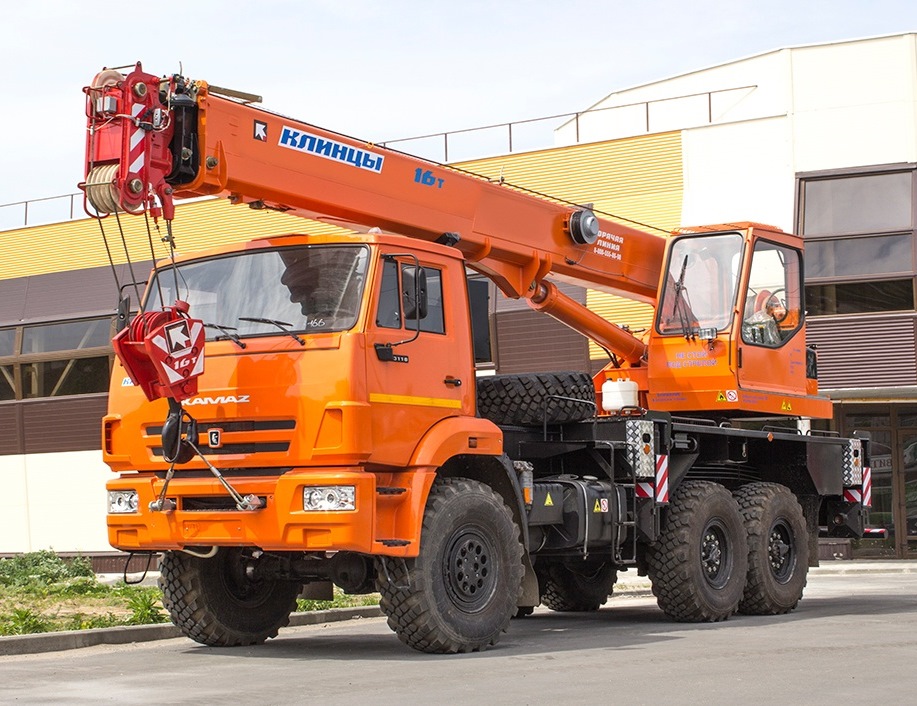

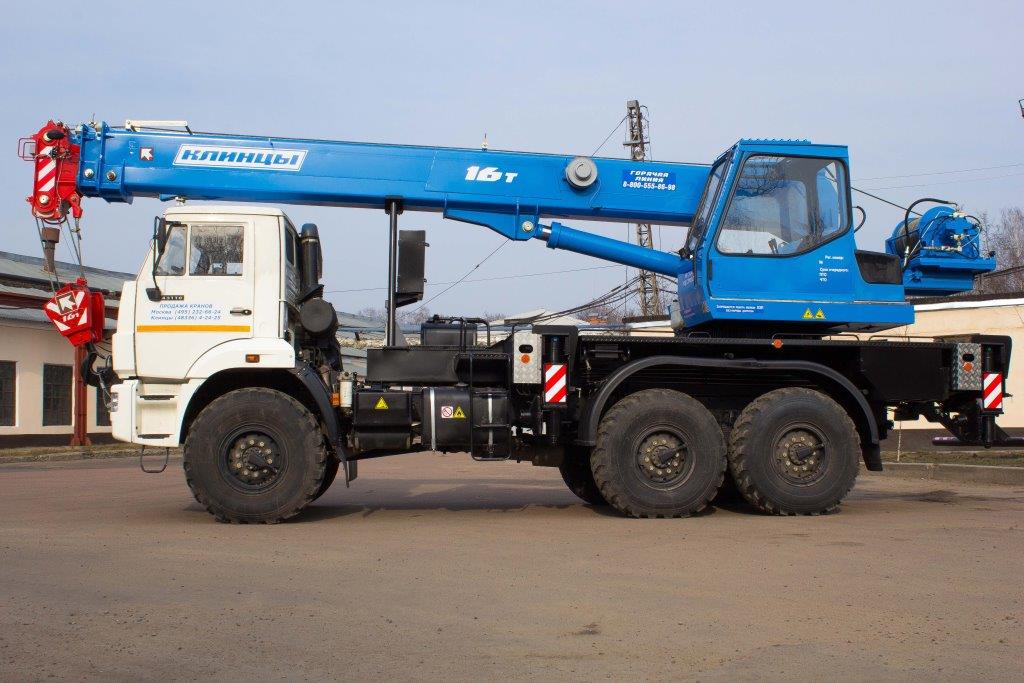

Автокран КС-35719-7-02 «Клинцы» имеет грузоподъемность 16 тонн. Модель создана на базе трехосного шасси автомобиля-вездехода КАМАЗ 43118 - одной из самых высокопроходимых машин на отечественном рынке. КС-35719-7-02 снабжается мощным двигателем и широкопрофильными односкатными шинами. Также модель оборудована системой подкачки шин, позволяющей на ходу изменять внутреннее давление в колесных камерах в зависимости от дорожного покрытия, по которому едет автомобиль. Наконец, в шасси имеются межколесные и межосевые блокировки. Поэтому данный автомобильный кран можно без труда эксплуатировать на некачественных дорожных покрытиях и даже в условиях полного бездорожья. Также он незаменим в труднодоступных зонах строительства.

Индивидуальный привод крановых механизмов с независимым управлением

Привод крановой установки выполняется с помощью аксиально-поршневого гидронасоса, приводимого в движение двигателем базового шасси посредством коробки передач и вспомогательной коробки отбора мощности. А крановые механизмы (с независимым управлением) обладают собственным приводом от гидравлических цилиндров и моторов.

Гидравлика с широким диапазоном регулировки на базе импортных комплектующих

Гидравлическая система крановой установки компонуется из импортных комплектующих. Она позволяет плавно осуществлять управление автокраном. Также благодаря ей крановые механизмы имеют широкий диапазон скоростей операций. Имеется возможность одновременного выполнения нескольких крановых операций.

Удобная и эффективная система телескопирования

Кран оборудован телескопической трехсекционной стрелой, длина которой составляет 18 метров в рабочем состоянии и 8 метров во втянутом положении. Средняя секция стрелы перемещается с помощью гидроцилиндра, верхняя секция передвигается посредством двух канатных полиспастов во время передвижения средней секции. Значительная длина стрелы в рабочем положении обеспечивает большую высоту транспортировки груза и широкую рабочую зону, а компактность и маневренность крановой установки позволяет легко перемещаться между зонами эксплуатации.

Дополнительная комплектация решетчатым гуськом

По желанию покупателя крановая установка может дополнительно оснащаться решетчатым гуськом длиной 7,5 метров. Он позволяет увеличить размер подстрелового пространства и расширить зону обслуживания. Переключение гуська из рабочего положения в транспортное и наоборот осуществляется вручную без вспомогательных грузоподъемных механизмов.

Облегченные и высокопрочные стальные несущие конструкции оптимальной массы

Несущие конструкции сделаны из прочнейшей стали 10ХСНД. Они максимально облегчены, что позволяет формировать оптимальную массу крановой установки. При этом сталь имеет отличные жесткостные параметры. Сварные соединения формируются на автоматическом и полуавтоматическом сварочном оборудовании отечественного и импортного производства, которое позволяет создавать высококачественные швы. Прочность соединений документируется в ходе ультразвуковой проверки.

Безопасность автокрана обеспечивается комплексом специальных устройств

Автомобильный кран оснащен ограничителем нагрузки с цифровым индикатором, выводящим параметры работы машины на дисплее в кабине. В состав ОНК входит модуль защиты от высокого напряжения, позволяющий работать вблизи высоковольтных линий, система координатной защиты, благодаря которой кран способен действовать в стесненных условиях, а также прибор записи характеристик работы («черный ящик»). ОНК автоматически защищает крановую установку от опрокидывания и перегрузки.

Импортные комплектующие гарантируют надежность и длительный срок эксплуатации

Надежная работа крана и длительный срок эксплуатации обеспечиваются за счет комплектующих импортного производства, не нуждающихся в ремонте либо замене на протяжении всего срока службы оборудования.

Комфортное рабочее место с удобной панелью управления

Кабина крановщика отвечает новейшим требованиям по обзорности и комфортности. Она оснащена дизельным устройством отопления, раздвижной дверью купейного типа, откидным задним люком. Благодаря эффективному расположению рычагов на панели приборов достигается удобство управления крановыми операциями.

Гарантия

Гарантийный срок составляет полтора года либо 1000 моточасов в крановом режиме (отсчитываются с момента передачи оборудования покупателю). Срок эксплуатации при условии 1,5-сменной работы в паспортном режиме составляет 10 лет. На крановую установку и базовое шасси устанавливается индивидуальный ЗИП.

Вылет, м
Грузоподъёмность промежуточная (на канатах)
на выдвинутых опорах, т

Зона работы

Длина стрелы (L), м

  8
  10
  12
  14
  16
  18
  25,5
8-18
выдвижение
секций с грузом
2,6
16,0/15,78*







240º
3,0
16,0/15,78*
11,0/10,82*





2,5
3,2
16,0/15,78*
11,0/10,82*





2,5
3,3
14,5/14,28*
11,0/10,82*





2,5
3,6
13,2/12,98*
11,0/10,82*





2,5
4,0
11,5/11,28*
10,3/10,12*
8,0/7,85*




2,5
4,4
9,9/9,68*
9,1/8,92*
8,0/7,85*
6,15/6,02*



2,5
4,7
9,1/8,88*
8,45/8,27*
7,4/7,25*
6,15/6,02*



2,5
5,0
8,3/8,08*
7,8/7,62*
6,8/6,65
6,15/6,02*
5,0/4,89*


2,5
5,5
7,2/6,98*
6,7/6,52*
6,0/5,85*
5,75/5,62*
5,0/4,89*


2,5
6,0
6,25/6,03*
5,9/5,72*
5,35/5,2*
5,25/5,12*
4,8/4,69*
4,0/3,9*

2,5
6,5
5,5/5,28*
5,25/5,07*
4,8/4,65*
4,7/4,57*
4,35/4,24*
4,0/3,9*

2,5
7,0
4,8/4,58*
4,6/4,42*
4,3/4,15*
4,15/4,02*
3,9/3,79*
3,6/3,5*

2,5
7,8






1,75

8,0

3,6/3,42*
3,45/3,3*
3,35/3,22*
3,2/3,09*
2,95/2,85*
1,75
2,5
9,0

3,0/2,82*
2,85/2,7*
2,75/2,62*
2,55/2,44*
2,4/2,3*
1,55
2,4
10,0


2,3/2,15*
2,2/2,07*
2,1/1,99*
1,95/1,85*
1,35
1,95
11,0


1,95/1,8*
1,85/1,72*
1,75/1,64*
1,6/1,5*
1,22
1,6
12,0



1,55/1,42*
1,45/1,34*
1,32/1,22*
1,1
1,32
13,0



1,3/1,17*
1,2/1,09*
1,1/1*
1,0
1,1
14,0




1,05/0,94*
0,95/0,85*
0,9
0,95
15,0




0,9/0,79*
0,8/0,7*
0,8
0,8
16,0





0,7/0,6*
0,5
0,7
17,0





0,6/0,5*

0,6

* Грузоподъёмность крана при нахождении гуська в транспортном положении на основании стрелы.

Примечание: 1. При увеличении длины стрелы свыше 8 м максимальная грузоподъёмность крана снижается с 16 до 11 т и ниже в зависимости от длины стрелы, что контролируется ограничителем нагрузки крана ОНК-140-05М. 2. Масса крюковой подвески (0,20 т) и съёмных грузозахватных приспособлений входят в массу поднимаемого груза.

Грузовые характеристики на не полностью выдвинутых балках выдвижных опор

Вылет, м
Длина стрелы, м
Зона работы крана
8,0
Грузоподъемность на канатах, т
2,5
3,5
    240º
3,2
3,5
3,6
2,8
4,0
2,5
5,0
1,5
6,0
0,8
6,5
0,5
