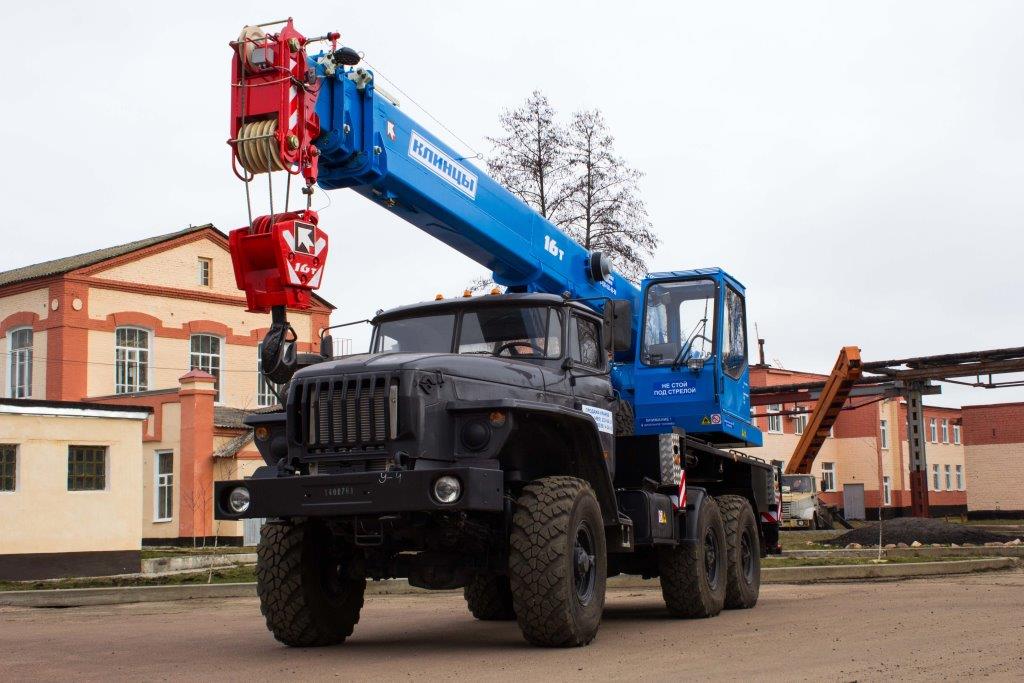

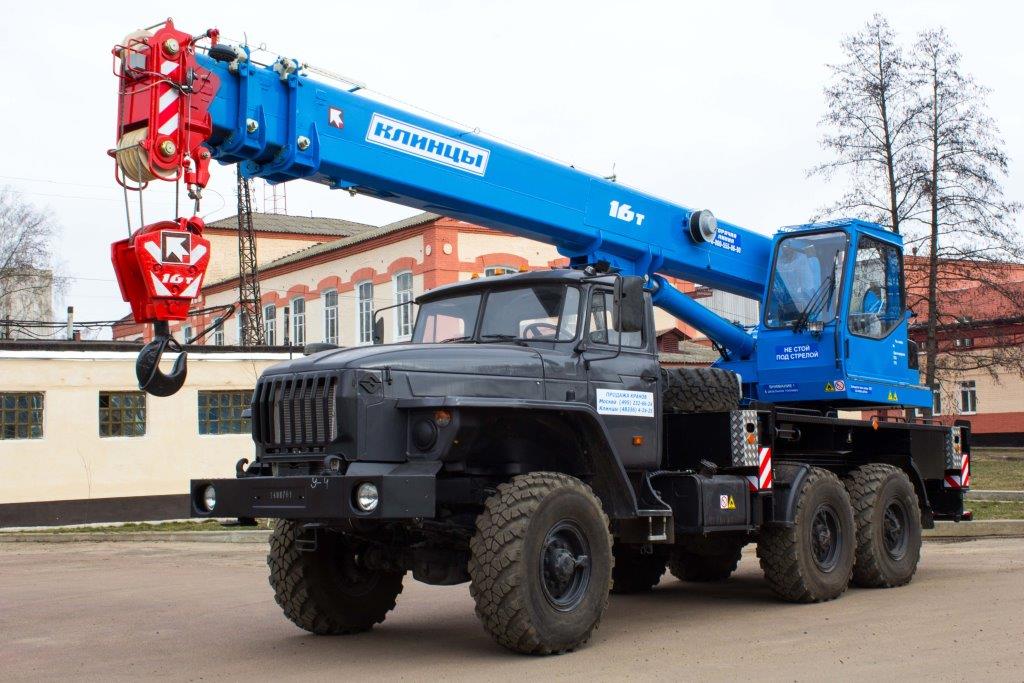

Автокран КС-35719-3-02 «Клинцы»

основная характеристика крана
Максимальный грузовой момент, т.м51,2
Грузоподъёмность максимальная, т16
Длина стрелы, м43313
Длина гуська, м7,5
Угол установки гуська, град.0
Зона работы крана, град.240
Максимальная высота подъёма крюка, м
- с основной стрелой 21 м18,4
- с основной стрелой 21 м и гуськом 7,5 м26,0
Максимальная глубина опускания крюка от уровня земли при работе с грузом равным 50 % грузоподъемности, стреле 8,0 м ,вылете 3,2 м и 6-ти кратной запасовке каната, м11
Вылет минимальный, м2,6
Вылет, максимальный, м
а) «проектный» (без нагрузки)17,1
б) «рабочий» (с грузом на крюке)17
Вылет при максимальной грузоподъёмности, м3,2
Максимальная масса груза при телескопировании, т2,5
Максимальная масса груза, с которой допускается передвижение стрелового крана, тпередвижение крана с грузом ЗАПРЕЩАЕТСЯ!
Максимальная масса груза, с которым допускается работа в ускоренном режиме подъёма-опускания лебёдкой, т6
Режимы работы
в рабочей зоне 240° с основной стрелой (8-18м), на выдвинутых балках выдвижных опор;
в рабочей зоне 240° с основной стрелой (8м), на втянутых балках выдвижных опор;
в рабочей зоне 240° с основной стрелой (18м) и гуськом 7,5, на выдвинутых балках выдвижных опор с углом наклона гуська 0°
Геометрические параметры крана
База, м3,525+1,4
Колея, м :
- передних колёс2,01
- задних колёс (между серединами двойных скатов)2,01
тип опорвыдвижные
База выносных опор, м4,3
Размер опорного контура вдоль х поперёк оси шасси, м4,3 х 5,2
Задний габарит, м2,65
Радиус поворота, м11,4
Габаритные размеры крана в транспортном положении ,м
длина х ширина х высота10,1х2,5х3,6
Скорости рабочих движений
Скорость подъёма-опускания груза, м/мин
- номинальная при 6-ти кратной запасовке каната (с грузом 16,0 т)7,0
- увеличенная при 6-ти кратной запасовке каната (с грузом 6 т)14,0
- максимальная при кратности полиспаста каната 1 (с грузом 2,0 т)40,0
Скорость посадки груза, м/мин0,3
Скорость передвижения крана своим ходом, км/ч60
Скорость механизма телескопирования секций стрелы (выдвижения – втягивания секций стрелы), м/с (м/мин)0,25 (15)
Частота вращения поворотной части, об/мин1,6
Время полного изменения вылета, с (мин), при частоте вращения двигателя до 1200 об/мин.:
от максимального до минимального40(0,67)
от минимального до максимального40(0,67)
дополнительные характеристики
Преодолеваемый краном подъём, % (градусы):
своим ходом25 (14)
на буксире18 (10)
2.8. Способ управления:
механизмами поворотной рамыгидравлический
выносными опорамигидравлический
механизмом передвижения (шасси)механический
Масса крана в транспортном положении, т
кран с основной стрелой18,97
кран с основной стрелой и гуськом19,27
Масса основных сборочных частей крана, т, не более:
крановой установки11,2
противовес0,42
стрела2,65
гусёк0,4
Распределение нагрузки по осям в транспортном положении, кН (тс):
передняя ось
кран с основной стрелой46,1 (4,7)
кран с основной стрелой и гуськом48,0 (4,9)
задняя тележка
кран с основной стрелой139,8 (14,27)
кран с основной стрелой и гуськом140,8 (14,37)
Максимальная нагрузка на выносную опору, т-
Контрольный расход топлива в крановом режиме, л/ч, не более13
Заправочные ёмкости:
Гидросистема (в том числе гидробак), л280 (200)
Топливный бак отопителя, л4
Картер механизма поворота, л5
Редуктор грузовой лебёдки, л9
Температура эксплуатации, град.от -40° до +40°
общая характеристика шасси
Тип шассиУрал 5557
Осевая формула42401
Колесная формула привода и управления6 х 6
Тип трансмиссиигидромеханическая
Система управления поворотом колесчерез гидроусилитель руля
Система торможения:
основная - пневматическая, с раздельным приводом тормозов передних и задних колес
вспомогательная - компрессионная, с поворачивающимися заслонками в выхлопной системе
стояночная - пневматическая
Система подрессоривания мостоврессорная
Типоразмер шин1200х500-508 модели ИД-П284 150F
Тип двигателяЯМЗ-236НЕ2-3
Четырехтактный дизель с воспламенением от сжатия
Установленная номинальная мощность при 220 рад/с (2100 об/мин), кВт (л.с.)169(230)
Удельный расход топлива, г/кВтч230
Вместимость топливного бака, л200
Запас хода, км600
Допускаемые нагрузки на мосты при движении, кН (т)
На передние мосты45,5
На задние мосты159
Распределение массы шасси, т:
на передние мосты3,9
на задние мосты3,73
  • трехсекционная телескопическая стрела длиной 18,0 метров
  • грузоподъемность автомобильного крана составляет 16 тонн
  • на базе трехосного шасси автомобиля-вездехода УРАЛ-5557 (6х6)
  • возможна доукомплектация решетчатым гуськом длиной 7,5 метров



Идеально подходит для эксплуатации в условиях бездорожья и в труднодоступных зонах

Автомобильный кран КС-35719-3-02 «Клинцы», имеющий грузоподъемность 16 тонн, создан на базе автомобиля-вездехода УРАЛ-5557. Базовое шасси оснащается системами блокировки колесных дифференциалов и регулировки давления в шинах. Благодаря системе подкачки шин можно менять давление в колесных камерах, не останавливая машину. Регулировка давления в камерах позволяет увеличить проходимость машины в зависимости от типа дорожного покрытия. Поэтому кран можно использовать на объектах, которые располагаются в труднодоступных местах, в условиях плохих дорог и полного бездорожья, включая площадки, где проводится разработка месторождений, строительство газо- и нефтепроводов.

Индивидуальный привод крановой установки с независимым управлением

Привод крановой установки КС-35719-3-02 «Клинцы» производится с помощью аксиально-поршневого гидравлического насоса, который принимает вращение от двигателя базового шасси посредством коробки передач и вспомогательной коробки отбора мощности. Крановые механизмы снабжаются индивидуальным приводом, который управляется от независимых гидравлических моторов и цилиндров. Гидравлика крана собрана из импортных комплектующих. Она позволяет легко и плавно управлять крановой установкой и предлагает широкий диапазон скоростей рабочих операций. В процессе работы крана можно совмещать выполнение нескольких крановых операций.

Эффективная система телескопирования

Кран оснащается трехсекционной телескопической стрелой, которая имеет длину 8 метров в свернутом положении и 18 метров в рабочем состоянии. Средняя секция перемещается с помощью гидравлического цилиндра, верхняя секция – с помощью двух канатных полиспастов при движении средней секции. Эти характеристики обеспечивают маневренность и компактность крана во время переездов. Крановая установка имеет большую высоту перемещения груза и широкую рабочую область.

Дополнительное увеличение зоны обслуживания

По желанию покупателя можно расширить зону обслуживания крановой установки и увеличить подстреловое пространство с помощью решетчатого гуська длиной 7,5 метров. Перевод гуська из рабочего в транспортное положение осуществляется вручную без вспомогательных грузоподъемных механизмов.

Высокопрочные и максимально облегченные несущие конструкции

Несущие конструкции крановой установки сделаны из стали высочайшей прочности (10ХСНД). Они максимально облегчены и при этом имеют высокие жесткостные характеристики. Сварные соединения выполнены посредством автоматического и полуавтоматического сварного оборудования европейского и отечественного производства. Это гарантирует высокое качество швов, которое обязательно документируется после сварки по результатам ультразвуковой проверки.

Гарантированная безопасность и надежность автомобильного крана

Надежная работа автомобильного крана обеспечивается за счет комплектующих зарубежного производства, не требующих ремонта либо замены на протяжении всего срока эксплуатации. Безопасность крановой установки гарантируется благодаря ограничителю нагрузки. ОНК автоматически защищает кран от опрокидывания и перегрузки даже в стесненных условиях посредством системы координатной защиты, а также оберегает кран от высокого напряжения при работе вблизи высоковольтных линий благодаря модулю защиты от электричества. Параметры работы крана выводятся на дисплее в кабине и фиксируются с помощью «черного ящика».

Комфортное рабочее место и удобное управление

Кабина крановщика соответствует актуальным требованиям по обзорности и комфортности. Она оснащена дизельным прибором отопления, задвижной дверью купейного типа, откидным задним люком, вентилятором. Рычаги на панели приборов располагаются оптимальным образом, что позволяет достичь максимального удобства при управлении крановыми операциями.

Гарантия

Гарантийный срок составляет полтора года либо 1 000 моточасов в крановом режиме (время отсчитывается с момента передачи автокрана покупателю). Срок эксплуатации при условии 1,5-сменной работы в паспортном режиме составляет 10 лет.

Крановая установка и базовое шасси комплектуются индивидуальным ЗИП.
