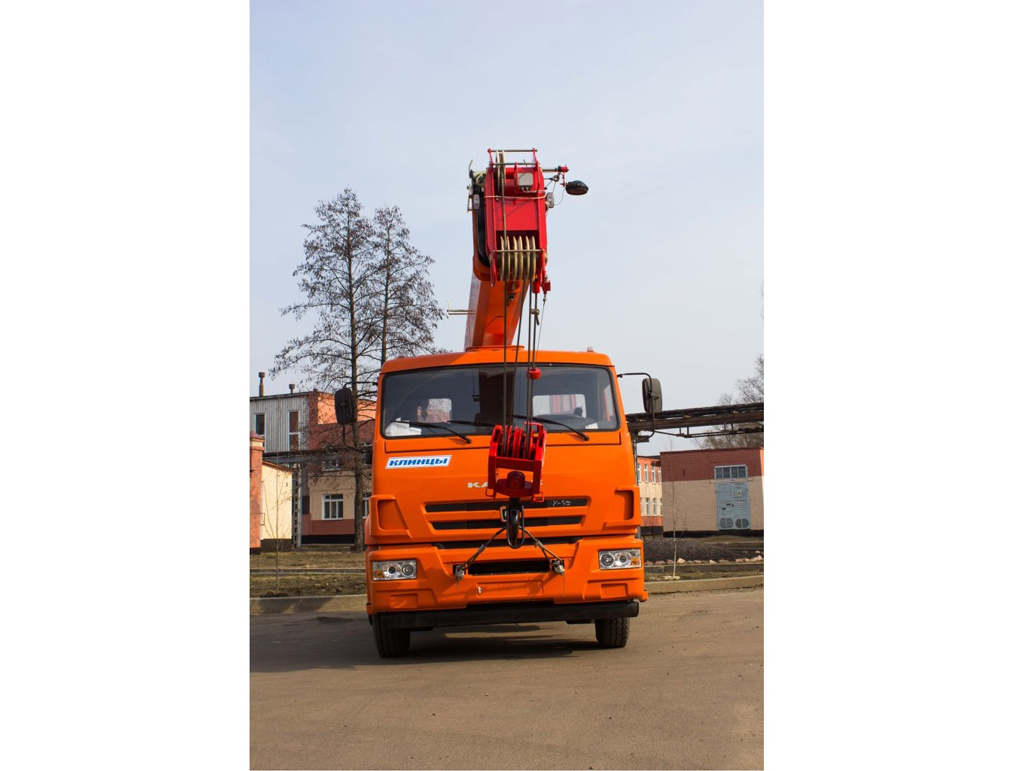

Автокран КС-35719-1-02 «Клинцы»

Технические характеристики:
Максимальный грузовой момент, т.м51,2
Грузоподъёмность максимальная, т16
Длина стрелы, м43313
Зона работы крана, град.240
Максимальная высота подъёма крюка, м18,4
Максимальная глубина опускания крюка от уровня земли при стреле 8 м, вылет 5,0 м и 6-ти -кратной запасовке каната, м11
Вылет минимальный, м2,6
Вылет, максимальный, м
а) «проектный» (без нагрузки)17,1
б) «рабочий» (с грузом на крюке)17
Вылет при максимальной грузоподъёмности, м3,2
Максимальная масса груза при телескопировании, т2,5
Максимальная масса груза, с которой допускается передвижение стрелового крана, тпередвижение крана с грузом ЗАПРЕЩАЕТСЯ!
Максимальная масса груза, с которым допускается работа в ускоренном режиме подъёма-опускания лебёдкой, т6
Режимы работы
в рабочей зоне 240° с основной стрелой (8м), кран установлен на выносных опорах;
в рабочей зоне 230° с основной стрелой (более 8 до18м), кран установлен на выносных опорах;
Геометрические параметры крана
База, м4,2
Колея, м :
- передних колёс2,03
- задних колёс (между серединами двойных скатов)1,89
тип опороткидные
База выносных опор, м4,15
Размер опорного контура вдоль х поперёк оси шасси, м4,15 х 5,0
Задний габарит, м2,65
Радиус поворота, м9,3
Габаритные размеры крана в транспортном положении ,м
длина х ширина х высота10,1х2,5х3,5
Скорости рабочих движений
Скорость подъёма-опускания груза, м/мин
- номинальная (с грузом до 16,0 т)7,0
- увеличенная (с грузом до 6,0 т)14,0
Скорость посадки груза, м/мин0,3
Скорость передвижения крана своим ходом, км/ч55
Скорость механизма телескопирования секций стрелы (выдвижения – втягивания секций стрелы), м/с (м/мин)0,25 (15)
Частота вращения поворотной части, об/мин1,6
Время полного изменения вылета, с (мин), при частоте вращения двигателя до 1200 об/мин.:
от максимального до минимального40(0,67)
от минимального до максимального40(0,67)
дополнительные характеристики
Преодолеваемый краном подъём, % (градусы):
своим ходом25 (14)
на буксире18 (10)
2.8. Способ управления:
механизмами поворотной рамыгидравлический
выносными опорамигидравлический
механизмом передвижения (шасси)механический
Масса крана в транспортном положении, т15,05
Масса основных сборочных частей крана, т, не более:
крановой установки9,65
противовес0,19
стрела2,65
Распределение нагрузки по осям в транспортном положении, кН (тс):
передняя ось6
задняя тележка9,5
Максимальная нагрузка на выносную опору, т-
Контрольный расход топлива в крановом режиме, л/ч, не более13
Заправочные ёмкости:
Гидросистема (в том числе гидробак), л280 (200)
Топливный бак отопителя, л5
Картер механизма поворота, л5
Редуктор грузовой лебёдки, л11
Температура эксплуатации, град.от -40° до +40°
общая характеристика шасси
Тип шассиКамАЗ-43253
Осевая формула42370
Колесная формула привода и управления4 х 2
Тип трансмиссиигидромеханическая
Система управления поворотом колесчерез гидроусилитель руля
Система торможения:
основная - пневматическая, с раздельным приводом тормозов передних и задних колес
вспомогательная - компрессионная, с поворачивающимися заслонками в выхлопной системе
стояночная - пневматическая
Система подрессоривания мостоврессорная
Типоразмер шин10.00R20
Тип двигателяCummins 6ISBe210
Четырехтактный с воспламенением от сжатия
Установленная номинальная мощность при 200 рад/с (2 100 об/мин), кВт (л.с.)176(240)
Удельный расход топлива, г/кВтч230
Вместимость топливного бака, л250
Запас хода, км950
Допускаемые нагрузки на мосты при движении, кН (т)
На передние мосты6
На задние мосты9,2
Распределение массы шасси, т:
на передние мосты3,64
на задние мосты2,06



  • грузоподъемность крана составляет 16 тонн
  • телескопическая трехсекционная стрела длиной 18 метров
  • на базе двухосного шасси КАМАЗ-43253 (4х2)
  • возможность доукомплектации решетчатым гуськом длиной 7,5 метров



Идеально подходит для эксплуатации в стесненных условиях

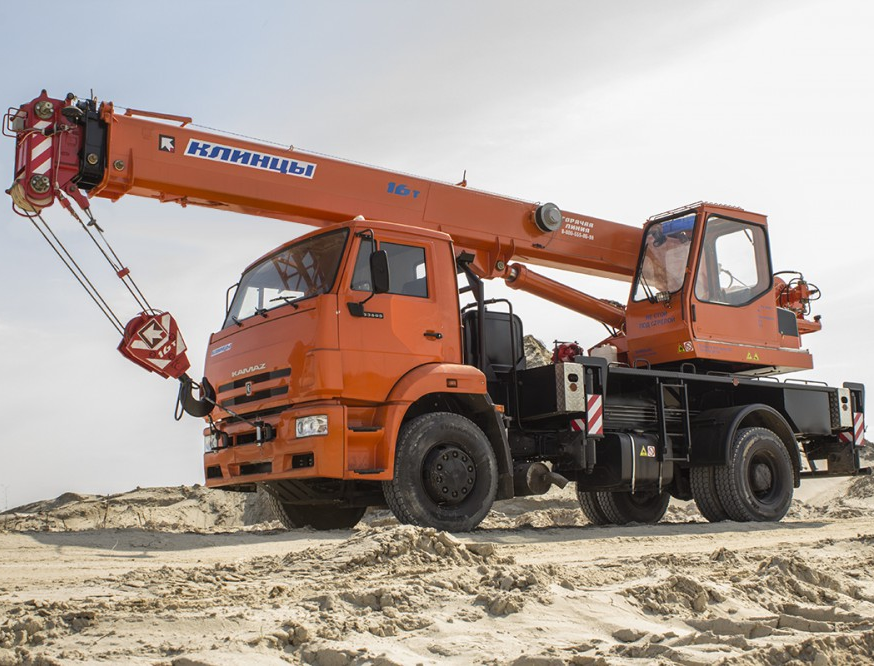

Автомобильный кран КС-35719-1-02 «Клинцы» создан на базе двухосного шасси автомобиля КАМАЗ-43253. Грузоподъемность автокрана составляет 16 тонн. Компактные размеры и прекрасная маневренность позволяют крановой установке легко двигаться в плотных потоках транспорта и функционировать в тесноте современных городов.

Индивидуальный привод с независимым управлением

Привод крановой установки КС-35719-1-02 «Клинцы» выполняется с помощью аксиально-поршневого гидравлического насоса, приводимого в движение двигателем базового шасси посредством вспомогательной коробки отбора мощности и коробки передач. Механизмы крановой установки оборудованы индивидуальным независимо управляемым приводом от гидравлических моторов и цилиндров. Импортная гидравлика с широким диапазоном скоростейическая система крановой установки скомпонована на основе испортных комплектующих, которые обеспечивают легкое управление механизмами. Гидравлика крана предлагает широкий диапазон регулировки рабочих скоростей и позволяет выполнять одновременно несколько операций.

Компактная стрела и удобная система телескопирования

Телескопическая трехсекционная стрела крановой установки КС-35719-1-02  имеет длину 8 метров в свернутом состоянии и 18 метров в рабочем состоянии. Данные характеристики обеспечивают автокрану большую высоту подъема и перемещения груза, широкую рабочую зону. При этом крановая установка сохраняет необходимую компактность и маневренность. Средняя секция стрелы двигается посредством гидравлического цилиндра, а верхняя секция – с помощью двух канатных полиспастов при движении средней секции.

Облегченные и прочные несущие конструкции из стали

Основные несущие конструкции автокрана КС-35719-1-02 «Клинцы» сварены из стали высокой прочности (10ХСНД). Каркас максимально облегчен и при этом имеет отличные характеристики жесткости. Сварка производится на отечественном и европейском оборудовании, что гарантирует высокое качество швов. Прочность соединений документируется в ходе ультразвуковой проверки.

Автоматическая система безопасности

Безопасная работа автокрана обеспечивается ограничителем нагрузки, который автоматически предохраняет крановую установку от перегрузки и опрокидывания, а также выводит сведения о параметрах работы крана на дисплей в кабине крановщика. ОНК оснащен модулем защиты от высокого напряжения для безопасной работы вблизи высоковольтных линий и системой координатной защиты для эксплуатации в стесненных условиях. Параметры работы крана записываются прибором фиксации характеристик («черным ящиком»).

Надежная работа благодаря импортным комплектующим

Надежная работа автомобильного крана обеспечивается узлами и деталями зарубежного производства, которые не нуждаются в ремонтных работах и замене на протяжении всего срока службы оборудования.

Удобная кабина и продуманная панель управления

Кабина автомобильного крана соответствует новейшим требованиям к обзорности и комфортности рабочего места крановщика. Она оборудована задвижной дверью купейного типа, откидным задним люком, вентилятором, дизельным устройством отопления. Рычаги управления краном удобно размещены на панели приборов, что позволяет эффективно и без труда выполнять крановые операции.

Гарантия

Срок эксплуатации автокрана составляет полтора года либо 1 000 моточасов (наработка в крановом режиме отсчитывается с момента передачи техники потребителю). Приблизительный срок службы крана составляет около 10 лет при 1,5-сменной эксплуатации в паспортном режиме. Индивидуальный комплект ЗИП ставится как на крановую установку, так и на базовое шасси.
