Автокран КС-84713-6 «Галичанин»
| Технические характеристики КС-84713-6 | |
|---|---|
| Грузоподъемность максимальная, т | 100 |
| Грузовой момент, тм | 378 |
| Длина стрелы, м | 13,6 - 51,0 |
| Профиль стрелы | ОВАЛОИД |
| Опорный контур, м | 8,4 х 7,8 |
| Зона работы крана, град | 360 |
| Длина гуська, м (опция) | 10-18-24-30 |
| Угол наклона гуська, град | 0, 15, 30 |
| Способ перевозки гуська | На стреле |
| Макс. глубина опускания крюка, м | 55 |
| Максимальный вылет с основной стрелой (с гуськом), м | 46 (52) |
| Максимальная высота подъема крюка, м | |
| - основная стрела | 51,6 |
| - основная стрела + гусек | 69,3 |
| - основная стрела + проставка (колено) | 81,7 |
| Максимальный груз, при котором допускается телескопирование стрелы, т | до 20 |
| Скорость подъема-опускания груза, м/мин | |
| - номинальная | 2,57 |
| - максимальная | 80 |
| - посадки | 0,16 |
| Скорость вращения поворотной части, об/мин | до 1,7 |
| Прибор безопасности | ОНК-180 |
| Максимальная масса противовеса, т | 26 |
| Набор противовесов, т | 0+6,0+10+10 |
| Максимальная комплектация для передвижения, т | 0+гусек |
| Комплектация для передвижения в нормативных нагрузках, т | нет |
| Шасси базового автомобиля | МЗКТ-750001 |
| Колесная формула | 10 х 10 |
| База шасси, мм | 2100+3280+1420+1400 |
| Двигатель ЕВРО-5: | |
| -шасси | ЯМЗ-653 |
| -крановой установки | ЯМЗ-534 |
| Мощность, кВт(л.с.): | |
| -шасси | 309(420) |
| -крановой установки | 139(189) |
| Транспортная скорость (с гуськом), км/ч | 50(40) |
| Габариты крана в транспортном положении (длина х ширина х высота), мм | 15500 х 2750 х 3995 |
| Передний угол свеса, град | 26 |
| Задний угол свеса, град | 13 |
| Масса крана в минимальной комплектации , т | 57,40 |
| Нагрузка на 1-ю ось, т | 9,20 |
| Нагрузка на 2-ю ось, т | 9,20 |
| Нагрузка на заднюю тележку,т | 26,00 |
| Нагрузка на 5-ю ось, т | 13,00 |
| Масса буксируемого прицепа, т | НЕТ |
| Возможность работы с опасными грузами | ДА |
| Температура эксплуатации, град. С | от -40 до +40 |
| Нормативный срок службы крана, лет | 13 |
| Срок гарантийного обслуживания крана | 18 месяцев с момента передачи крана потребителю, но не более 1000 часов наработки |
Изображения тех-характеристик:
Кран автомобильный КС-85713-6 грузоподъемностью 100 тонн монтируется на шасси МЗКТ-750001 с колесной формулой 10х10 и предназначен для погрузочно-разгрузочных и строительно-монтажных работ на рассредоточенных объектах. Шасси обладает большой несущей способностью, надежностью и легкостью управления, что позволяет использовать кран на объектах с различными типами подъездных путей.
АВТОНОМНЫЙ ДВИГАТЕЛЬ
Кран оснащен двумя дизельными двигателями, установленными на шасси для передвижения машины и на поворотной платформе для привода крановых операций.

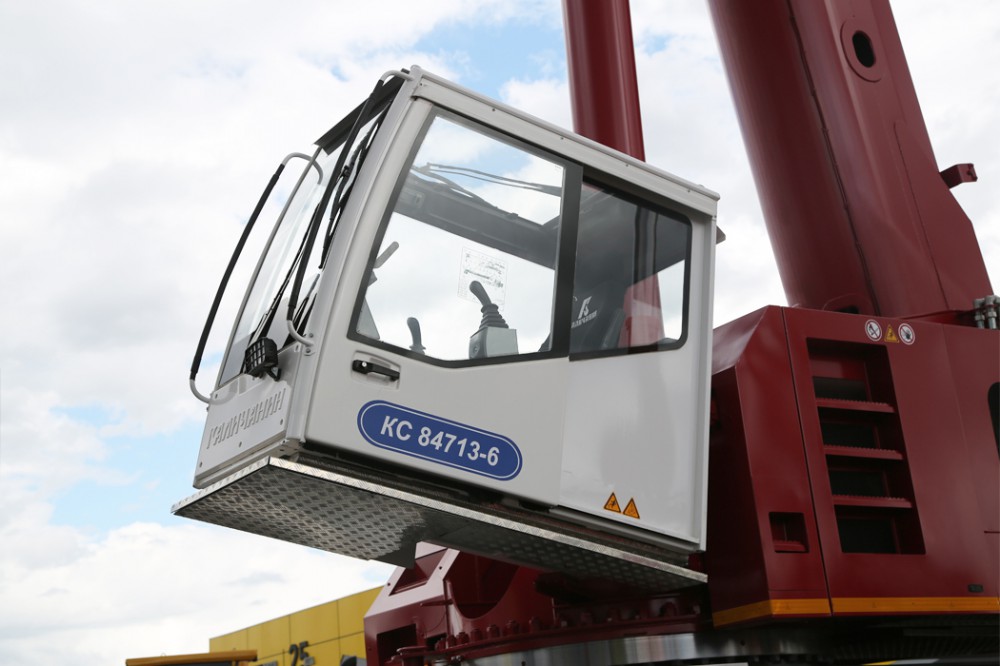

КАБИНА КРАНОВЩИКА
Кабина крановщика имеет панорамное переднее стекло, что увеличивает угол обзора в вертикальной плоскости. Так же кабина оснащена системой изменения угла наклона до 25°, что позволяет просматривать рабочую зону при любых длинах и наклоне стрелы. Кресло крановщика с пневмоподвеской имеет возможность регулирования, что позволяет настроить его положение по высоте, наклону и другим параметрам под конкретного машиниста.
КЛИМАТ КОНТРОЛЬ
Кран оснащен жидкостным подогревателем и кондиционером. Надежная и производительная климатическая установка гарантирует комфортную температуру в кабине крановщика в любое время года.
ОПОРНЫЙ КОНТУР
К-образный опорный контур размером 8,6х7,8 (8,4х7,8) и наборные противовесы массой до 26,0 т. позволяют работать с грузами на вылете до 52,0 м. в зоне 360 градусов. • Освещение зоны установки на опоры четырьмя встроенными прожекторами • Выдвижные 2-ступенчатые балки с гидравлической системой выдвижения, не требующие техобслуживания.
ВЫСОКАЯ ГРУЗОПОДЪЕМНОСТЬ
Телескопические стрелы ГАЛИЧАНИН достигают высокой грузоподъемности, как с полным, так и с частичным набором противовесов. Эллиптический профиль стрелы для большей боковой жесткости. Возможность телескопирования стрелы с грузом.
БЫСТРОЕ ТЕЛЕСКОПИРОВАНИЕ
Для автомобильных кранов ГАЛИЧАНИН в качестве технологии телескопирования стрел используется гидромеханическая система. Телескопическая стрела выдвигается на требуемую длину легко и быстро. Благодаря данной системе на кране имеется возможность телескопирования стрелы с грузом массой до 20,0 тонн, что облегчает монтажные операции в условиях ограниченного пространства строительной площадки.
ВЫДВИЖЕНИЕ НА ПРОИЗВОЛЬНУЮ ДЛИНУ
Гидромеханическая система телескопирования стрелы работает с одноступенчатыми гидроцилиндрами двойного действия. Они выдвигают или втягивают вторую и третью секции стрелы. Четвертая и пятая секции выдвигаются посредством канатного полиспаста.
ДЛИНА СТРЕЛЫ
Длина стрелы во втянутом положении 13,6 м; в полностью выдвинутом состоянии всех секций составляет 51,0 м. За счет установки гуська длина стрелы увеличивается до 69,0 м. Для увеличения высоты подъема до 81,7 м. предусмотрены две промежуточные решетчатые секции длиной по 6,0 м.
ГУСЕК
Складной двухсекционный удлинитель стрелы 18,0 м.
ПРОМЕЖУТОЧНАЯ СЕКЦИЯ
Между стрелой и гуськом для увеличения высоты подъема до 81,7 м.
МНОГОФУНКЦИОНАЛЬНЫЙ КОМПЛЕКС
На кране установлено оборудование для осуществления функций безопасности, управления и контроля в процессе работы.
ГРАФИЧЕСКИЙ ДИСПЛЕЙ
На 7” монитор выводится вся необходимая информация для безопасной и удобной работы крановщика: параметры двигателя, текущая грузоподъемность, ограничение рабочих зон оборудования, определяемых конструкцией и условиями эксплуатации, а также информация о скорости ветра, текущем крене, и других параметрах работы крана.
МОНТАЖНЫЕ ОПЕРАЦИИ
Интеллектуальная система позволяет оператору регулировать необходимые скорости для плавного выполнения крановых операций. Данная функция особенно полезна при монтажных операциях, где требуется работа при минимальных посадочных скоростях.
ЭЛЕКТРОННАЯ СИСТЕМА КРАНА ОБЕСПЕЧИВАЕТ:
- непрерывный режим работы (время готовности крана к работе до 1 мин после включения питания)
- самодиагностику оборудования: тестирование функциональных узлов составных частей и контроль исправности линий связи, индикацию исправного состояния, световую и звуковую сигнализацию, а также отображение диагностических сообщений при обнаружении отказов с идентификацией обнаруженных неисправностей аппаратуры системы
- обмен информацией между блоками и датчиками системы по шине CAN
- индикацию значений рабочих параметров крана, измеренных датчиками системы
- предупредительную и аварийную сигнализацию, а также отображение диагностических сообщений при приближении к установленным ограничениям
- блокировку рабочих движений при попытке работы с некорректной конфигурацией оборудования или режимом работы, а также отображение соответствующих диагностических сообщений
- регистрацию и запись параметров в черный ящик.
